Información Básica.
No. de Modelo.
SMSH-20KW
tipo
sistema fuera de la red ca
garantía
25 años de vida
vida útil del generador de energía solar
más de 25years
inversor
salida de onda sinusoidal pura
controlador
controlador inteligente
tipo de batería
agm de plomo ácido
tecnología de sistemas solares
igbt
actualización del sistema de soalr ower
sistema de energía solar de fácil actualización
servicio
diseño libre
tipo de panel solar
módulo pv de silicio policristalino
oem/odm
sí
eficiencia del módulo
18,5%
potencia de entrada de cc máx
24kw
Paquete de Transporte
Carton
Marca Comercial
SunMaster
Origen
Zhejiang, China
Código del HS
8502390000
Capacidad de Producción
50000pieces/Year
Descripción de Producto

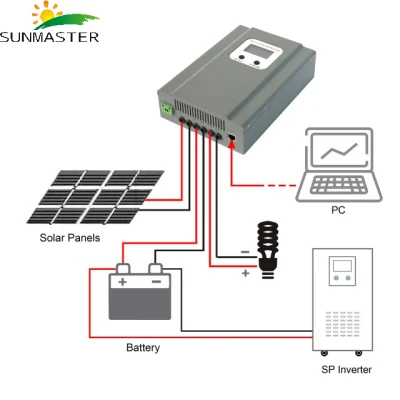

| Diagrama de conexión |
| La lista de configuración |
| El tema | La certificación | Descripción | Q'ty | La garantía |
| Panel solar | TUV/IEC / CE | Mono o poli | 20 PC | 20 años |
| Inversor | CGC / CQC / VDE | Uno (MPPT) tracking/ 50/60Hz; 230Vca 10kW/ SM-SH10kW | 2 | 5 años |
| Cuadro de distribución (Opcional). | CE | Protección de la iluminación. El interruptor de aire, Fusegar, cuchillo de contacto | 1 | 5 años |
| Sistema de montaje | CE | Soporte de techo inclinado// el suelo de cemento el soporte de suelo suelo soporte | 1set | 10 años |
| Cable de PV | TUV/ UL | Puerto de DC PV1-F 1*6mm². | 50 m. | 10 años |
| Puerto de CA YJV-3*6mm². | 10 m. | 10 años |
| Panel solar |
| Tipo | MONO | La poli | ||
| Clase de potencia | 280W | 335W | 270W | 320W |
| Tensión en circuito abierto (Voc) | 43 | 44 | 43 | 43.8 |
| Tensión de Cortocircuito (CAI) | 8,35 | 9.92 | 8.23 | 9.42 |
| La potencia máxima de tensión (VMP) | 36 | 36 | 36 | 36.5 |
| La potencia máxima de corriente (Imp) | 7.78 | 9.3 | 7,35 | 8.76 |
| La eficiencia | ≥ 17,1% | ≥ 17,2% | ≥ 16,5% | ≥ 16,4% |
| La dimensión (mm) | 1650x991x35 | 1960x991x35 | 1650x991x35 | 1960x991x35 |
| Peso (kg) | 18±5% | 22.5±5% | 18±5% | 22.5±5% |
| El inversor solar |
| Rango de temperatura ambiente | -25~+60ºC (>45ºC deloading) |
| Humedad relativa | 0~95% |
| La altura de funcionamiento máx. | 4000m (>disminución de los 3000m) |
| Un grado de protección | IP65 |
| Topology | Transformerless |
| Noche de consumo de potencia (W) | <1 |
| Método Cooiong | Convección natural |
| Emision de ruido (dB) | <25 |
| Mostrar | Pantalla LCD |
| La garantía (año) | 5/10/15/20/25 Años (opcional) |
| Controlador solar |
| Corriente nominal de carga(A) | 120A | |
| Calificaron el voltaje de CC(V). | 24/48 la identificación automática | |
| Tensión máxima de entrada Solar(V). | 42/84 | |
| Batería | A lo largo de la tensión de protección de carga(V). | 28.6/57.2 |
| Batería | Durante la recuperación de la tensión de carga(V). | 27.4/54.8 |
| Batería | Tensión de carga constante(V). | 27/54 |
| Batería | A lo largo de la descarga de tensión de la alarma(V). | 20/40 |
| Humedad y temperatura del medio ambiente | 0-90% sin condensación,55ºC | |
| Funciones de protección | La protección contra la acusación por la noche,batería a través de la carga, a través de la protección de descarga, Joint-invertido de módulos solares | |
| Batería solar |
| La tensión nominal | 12V | |
| Capacidad nominal | 200Ah(10h,1.80V/celda,25ºC) | |
| Peso aprox. | 55,1 kg. | |
| Resistencia interna | 4.5 mΩ (terminal de plomo) | |
| El terminal | El latiguillo (6.0mm²×1,8 m) | |
| Corriente de carga máxima | 50 A | |
| La temperatura ambiente | -35~55 °C. | |
| La dimensión | Longitud | 522mm (±2 mm) |
| El ancho | 240mm (±2 mm) | |
| La altura del contenedor | 219mm (±2 mm) | |
| Altura total | 244mm (±2 mm) | |
| Caso | ABS | |
| PV caja combinadora |
| Los componentes | El parámetro | Función |
| El disyuntor (interruptor de aire) | 60A | Cuando la corriente del circuito protegido supera el valor especificado, el disyuntor automáticamente se rompen para proteger a todo el circuito. |
| Fusegear | 60A | Cuando la corriente del circuito protegido supera el valor especificado,fusegear romperá automáticamente |
| El dispositivo de protección contra sobretensiones (SPD) | UC:420V lmax:20KA En: 10KAUp≤1.8KV | Dispositivo de protección contra rayos fotovoltaica |
| Una fase de auto protección contra sobretensión doble dispositivo | Rango de trabajo,220V 50Hz, Protección contra sobretensión Uvo=270V±5V Bajo la protección de voltaje Uoe= 170±5 V | Cuando la tensión del circuito es highet o inferior, se apagará automáticamente.Cuando la tensión alcanza el nivel medio, recuperará automáticamente. |
| Interruptor de la cuchilla | / | Con la mano/ automático |
| Conductor | Conservas bien Re hilo de cobre, según VDE0295/IEC60228. La clase 5 | ||
| El aislamiento | Copolímero de poliolefina de haz de electrones coss vinculado | ||
| Chaqueta de la funda | Copolímero de poliolefina de haz de electrones coss vinculado | ||
| La tensión nominal | Uo/U=600V/1000VCA, 1000V/1800V de CC | ||
| Tensión de ensayo | 6500V, 50Hz, 5min | ||
| La calificación de temperatura | -40°C-125°C ,más de 25 años (TUV) | ||
| Fuego | IEC 60332-1 | ||
| La emisión de humo | IEC61034, EN 50286-2 | ||
| Baja carga de fuego | La norma DIN 51 900 | ||
| La certificación | TUV 2PFG 1169/08 2007 PV1--F | ||
| Sistema Mounging |
La capacidad eólica de este tipo de sistema de montaje puede llegar a (40m/s, 32,5kg/ metros cuadrados, el nivel 13), capacidad de carga de nieve puede llegar a 70kg/ square eters
Todo el sistema tiene un fuerte desempeño de seguridad.
Puede ser personalizado basado en la situación cactual del cliente.
El sistema de montaje puede ser desingned con la mejor solución basada en la pendiente del techo, suelo plano y el suelo el suelo
