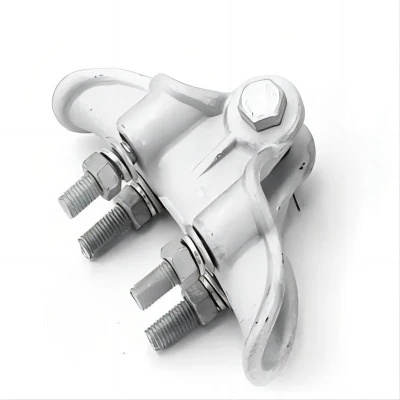

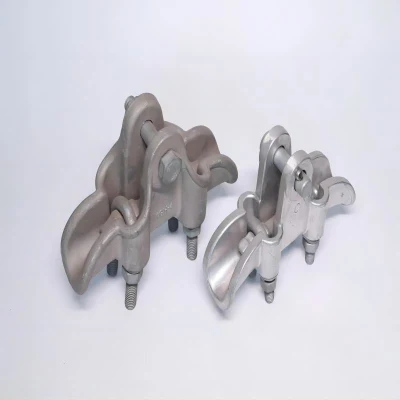

Abrazadera de suspensión preformada de aleación de aluminio Xgh/CGH/XG/Xgu para línea de techo

Abrazadera de suspensión preformada de aleación de aluminio Xgh/CGH/XG/Xgu para línea de techo. Somos una fábrica con productos de alta calidad y durabilidad. ¡Visítenos!
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • Descripción del producto
  • Abrazaderas de suspensión XGU
  • Abrazaderas de suspensión de la CGH
  • Abrazaderas de suspensión XG
  • Abrazaderas de suspensión XGH
  • Proceso de producción de productos
  • Perfil de la empresa
  • Conductos relacionados
Visión General

Información Básica.

No. de Modelo.
suspension clamp
otro nombre
Anchoring/ Dead End/Wedge/ Strain/ Wire Clamp
productos relacionados
Anchor/ Pipe/ Suspension Open Clamp
otro nombre
Strain Gun/ Pistol Hose/ Clevis Clamp
clasificación
Bolt/ Cable/ Anchoring/ Tube/ Wire Clamp
type1
Power Fitting/ Cable Accessory/Pole Line Hardware
abrazadera de cable
Strain Clamp Fitting/Cable Dead End Clamp
Like Products
Plastic Clamp/Fiber Cable Clamp
uso
Overhead Electric Transmiss/Pole Line Fittings
útil
Transmission & Distribution Electric Power Fitting
utilizar para
ADSS/Opgw Optic Drop Fiber Cable
Clable
Service Clamp Cable Anchoring LV
clases
Cgh/ Xg/ Xgh/ Xgu/ Xgb
aplicación
Electrical Power Line Tension
material del producto
Aluminum Alloy/ Steel/ Carton Steel
Paquete de Transporte
Standad Export Packing or Customized
Especificación
XGU-Type
Marca Comercial
LEICHENG
Origen
China
Código del HS
73269090
Capacidad de Producción
5000ton/Month

Descripción de Producto

Descripción del producto

Los sujetadores de suspensión se utilizan como un componente de la cadena aislante que podemos utilizar para colgar conductor o cable de tierra a los brazos de la torre o a las estructuras de la subestación con aisladores y accesorios de línea.
Las abrazaderas de suspensión de accesorios eléctricos se dividen en abrazaderas en forma de barco y abrazaderas de suspensión pre-torcidas.

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line
Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Abrazaderas de suspensión XGU

La abrazadera de suspensión tipo XGU  se utiliza principalmente para líneas eléctricas aéreas, conductores de suspensión en el aislante o conductores de rayos en la torre de la lámpara a través de conexiones.

Está compuesto de aleación de aluminio, con una pérdida mínima de histéresis magnética y corriente de eddy, así como una instalación ligera y cómoda. Tiene acceso a los criterios de ahorro de energía y reducción del consumo para la reconstrucción de la red estatal China.

Cuando se utilice para alambre de aluminio trenzado y ACSR, la prioridad será envolver cinta de aluminio o barras de armadura en el conductor para proteger el conductor. Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line
Parámetros técnicos del producto:

Abrazadera de suspensión de bajo consumo tipo XGU


Tipo Observación Diámetro del conductor
(Con objetos envueltos) (mm)
Dimensiones (mm) Carga de fallo nominal (kn) Peso (kg)
H H1 L R C
XGU-1 Tipo equivalente: XGZ-4009 5,0-7,0 82 70 180 4,0 18 40 1,4
XGU-2 Tipo equivalente: XGZ-4014 7,1-13,0 82 70 200 7,0 22 40 1,5
XGU-3 Tipo equivalente: XGZ-4022 13,1-21,0 102 90 220 11,0 18 40 2,0
XGU-4   21,1-26,0 110 90 250 13,5 18 40 3,0
XGU-5A Con horquilla de conector hembra 23,0-33,0 157 140 300 17   70 5,7
XGU-5B Con horquilla tipo U. 23,0-33,0 137 120 300 17 20 70 5,4
XGU-6A Con conector hembra 34,0-45,0 163 140 300 23   70 6,1
XGU-6B Con horquilla tipo U. 34,0-45,0 143 120 300 23 20 70 5,8
XGU-7B Con horquilla tipo U. 45,0-48,7 156 130 300 26 20 70 6,2

Dibujo de producto:
Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Abrazaderas de suspensión de la CGH

Los sellos de suspensión CGH se utilizan principalmente para líneas de energía o subestaciones, y el conductor y el cable de rayos están colgados en la cuerda aislante o el cable de rayos se cuelga en la torre a través de los elementos de conexión; está hecho de Hierro caballo y aleación de aluminio.

Material:el cuerpo y el guardador están hechos de hierro maleable, los pasadores hendidos son De acero inoxidable.otras piezas son de acero.todas son ferrosas las piezas son galvanizadas Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Parámetros técnicos del producto:

Abrazadera de suspensión tipo CGH

Tipo Diámetro del conductor aplicable (mm) Dimensiones (mm) Carga de fallo nominal (KN) Peso (kg)
H C M R L
CGH-2 5,1-12,5 55 17 16 7 170 40 0,71
CGH-3 12,4-18,5 62 22 16 10,5 180 50 1,10
CGH-4 17,8-26,0 62 27 16 13,0 203 50 1,55
CGH-5 25,0-35,0 68 37 16 18,0 216 70 2,00
CGH-6 25,0-35,0 68 37 16 18,0 216 70 2,00
CGH-7 30,0-42,5 85 47 16 23,0 245 82 2,15

Dibujo de producto: Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Abrazaderas de suspensión XG

 Las abrazaderas de suspensión tipo XG tienen una resistencia de tensión adecuada para soportar el peso de los conductores en las posiciones perfectas. El material también es resistente a la corrosión y la abrasión por lo tanto puede servir su propósito principal por un largo tiempo.

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead LineParámetros técnicos del producto:

Abrazadera de suspensión tipo XG

Nombre Modelo Dimensión
(mm)
Carga de fallo (kN)
L C R H M
Tipo XG
Abrazadera de Suspesion
XG-4022 210 20 11 110 16 40
XG-6040 300 20 20,5 135 16 60
XG-6046 330 20 23 135 18 60
XG-8040 300 20 20,5 140 16 80
XG-8046 330 20 23 140 18 80
XG-8054 350 20 27 148 16 80
Dibujo de producto: Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Abrazaderas de suspensión XGH

Descripciones:
El cuerpo de la abrazadera de suspensión y los guardas son de aleación de aluminio, el pasador de aletas es de acero inoxidable, las otras piezas son de acero galvanizado por DIP en caliente.

Aplicación:
La abrazadera de suspensión se utiliza para fijar el cable en la cadena aislante de la torre, o para colgar la línea de protección contra rayos en la torre.

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line
Características de estructura :
- la abrazadera de suspensión de alta resistencia puede soportar la tensión de la línea.
- según la posición relativa entre el centro del eje de giro y el eje del conductor, las abrazaderas de suspensión pueden dividirse en tipo de muñón, tipo de suspensión y tipo de transporte.
- según el requisito de resistencia de agarre de la abrazadera de suspensión al conductor, la abrazadera de suspensión se puede dividir en tres tipos: Tipo fijo, tipo de deslizamiento y tipo de resistencia de agarre limitada.
- generalmente, el hierro fundido maleable, el acero y la aleación de aluminio se utilizan como materiales.


Parámetros técnicos del producto:

Abrazadera de suspensión tipo XGH

N.o de catálogo Conductor Diá.
(mm)
Dimensiones (mm) Fallo nominal
Carga (KN)
Peso
(kg)
H L R C M
XGH-3 12,4-17,0 53 180 10 20 16 40 1,5
XGH-4 19,0-23,5 74 226 12 28 16 40 2,3
XGH-5 23,0-32,0 68 216 15 35 16 60 3,0
XGH-6 25,0-35,0 68 216 17,5 35 16 60 3,6
XGH-8 48,0-53,0 97 300 27 56 20 60 5,5

Dibujo de producto: Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Proceso de producción de productos



Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Control de calidad:

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line



Perfil de la empresa

Hebei LeiCheng desde su creación, siempre se adhieren a la "calidad primero, el crédito primero" propósito de negocio, desarrollar constantemente productos innovadores, ampliar el mercado, Y con muchas unidades de investigación científica, las universidades y los colegios trabajan estrechamente y contratan personal profesional y técnico como guía, UTILIZA la tecnología avanzada nacional y extranjera, experimentado varios años de dura lucha, finalmente logró resultados gratificantes.

Nuestra empresa tiene productos de todas las especificaciones y sus principales productos son accesorios aislantes, accesorios de peline, accesorios de línea de alimentación, aislantes de porcelana y así sucesivamente. La empresa tiene una fuerte potencia tecnológica, producción de alto rango.


La empresa presta atención al desarrollo de productos, investigación y desarrollo al mismo tiempo, fortaleciendo constantemente la gestión de la calidad.

Entorno de oficina

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Fábrica

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line



Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line



Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead LineEmbalaje y envío:
Puede estar seguro de que el embalaje del producto, como el último enlace que controlamos estrictamente!

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line









Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

Certificado:

Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line



Xgh/Cgh/Xg/Xgu Aluminium Alloy Preformed Suspension Clamp for Overhead Line

PREGUNTAS FRECUENTES:

P: ¿es usted un fabricante, una fábrica o una compañía comercial?
R: Sí, estamos participando en la investigación y desarrollo, producción y operación de transformadores por más de 10 años.

P: ¿Cuáles son sus términos de garantía?
R: Ofrecemos 12 meses de garantía.

P: ¿tiempo de producción?
R: En general, toma 4~6weeks y depende de los diferentes estilos.

P: ¿Cuáles son sus condiciones de pago?
R: Se  acepta el pago por T/T y L/C.

P: ¿Cómo se realiza el control de calidad en su fábrica?
R: Implementamos una inspección de control de calidad al 100% para garantizar que todos los productos están cualificados.  Tenemos más de 10 veces inspecciones de control de calidad durante el proceso de fabricación, desde la materia prima hasta los productos finales.cada una de nuestras unidades tiene    un certificado de 3C. Si necesita cualquier otro certificado, podemos ayudarle a aplicarlo.

P: ¿tiene los productos en stock?
R: Normalmente no  Todos nuestros productos producen dependiendo de la cantidad de su pedido.

 P: ¿Qué debe proporcionar para hacer un transformador personalizado?
R: El dibujo técnico y el documento de especificaciones técnicas son los mejores, o puede indicarnos algunos detalles de la fecha de especificación técnica como se indica a continuación "Información necesaria para la cotización y el pedido".

P: ¿podría tener su catálogo y lista de precios para el pedido de prueba en cantidad MOQ?
R: Todos nuestros productos se muestran en Made-in-China o sitio web oficial, siempre te invitamos a pedirnos más información directamente.

Conductos relacionados

Nuestras plantas producen todos los accesorios eléctricos, incluyendo brazo transversal, alambre de la estancia, abrazadera, perno en U, Guy Clip, Thimble mosquetón, PD mosquetón y más. Los productos relacionados se pueden encontrar en nuestra página de inicio, o en contacto conmigo directamente, déjame ayudarle!
